差模电感器电路

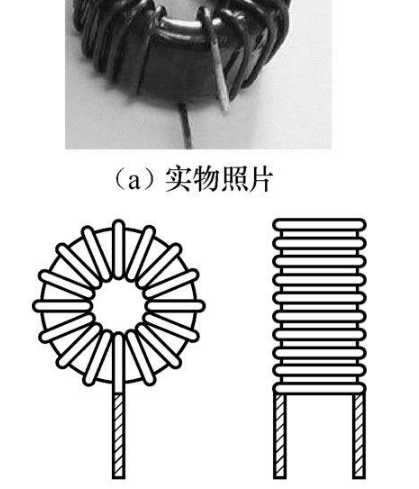

差模电感器实物照片和结构示意图，显然它与共模电感器不同。一起来看看到底是个什么，我们经常看到的叫差模电感器



差模电感器磁芯材料有3种：铁硅铝磁粉芯的单位体积成本最低，因此最适合制作民用差模电感器；一起来看看到底是个什么，我们经常看到的叫差模电感器

铁镍 50 和铁镍钼磁粉芯的价格远远高于铁硅铝磁粉芯，因此更适合军用和一些对体积与性能要求高的场合。


差模电感器L1、L2与X电容串联构成回路，因为L1和L2对差模高频干扰的感抗大，而X电容C1对高频干扰的容抗小，


这样将差模干扰噪声滤除，而不能加到后面的电路中，达到抑制差模高频干扰噪声的目的。


开关电源电路板中差模电感器和共模电感器位置示意图，利用其外形特征的不同可以方便地区分它们。一起来看看到底是个什么，我们经常看到的叫差模电感器

另外，一些开关电源中利用共模电感器漏感来代替差模电感器，这时在开关电源电路板上就见不到差模电感器。
